早前管家写了一篇XFX 5700XT海外三风扇版的评测,由于评论区不少人追问海外版双风扇和三风扇版本的差距在哪,所以鸽了又鸽的管鸽鸽特意去整了块海外版来写一下,给大家分享一下海外版和海外三风扇版的区别在哪。
产品开箱

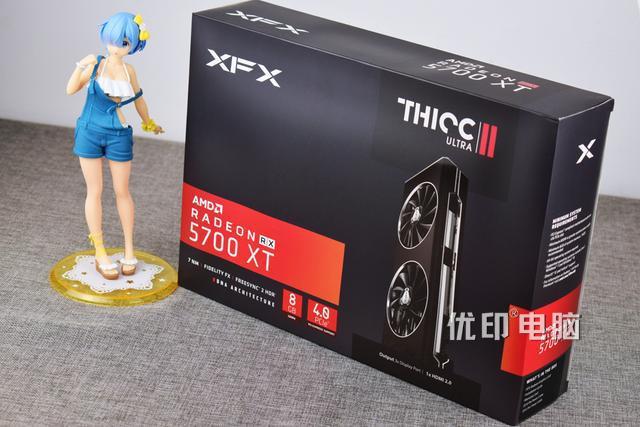

在包装方面,XFX讯景RX 5700XT 海外版和海外三风扇版本基本一致,全黑底色搭配AMD红的点缀,颇有一种代号47光头吴克的感觉。
包装正面
其实也叫THICC ULTRA II
GDDR6、7纳米、RDNA
包装背面
具体规格细节

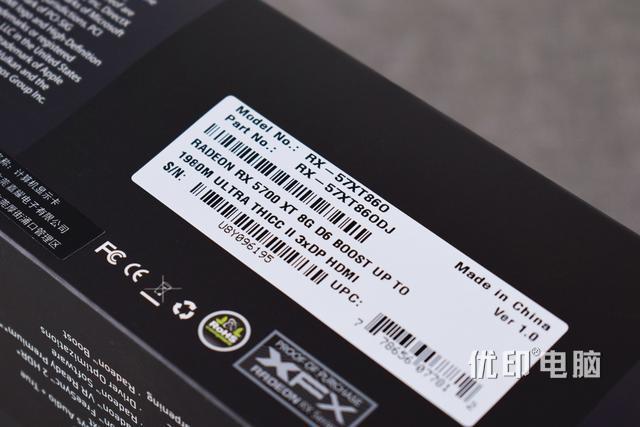

相对于官方超2G的海外三风扇版,讯景RX 5700XT 海外版官方超频幅度少了那么一点点,BOOST频率设定为1980MHz。
Boost频率为1980Mhz

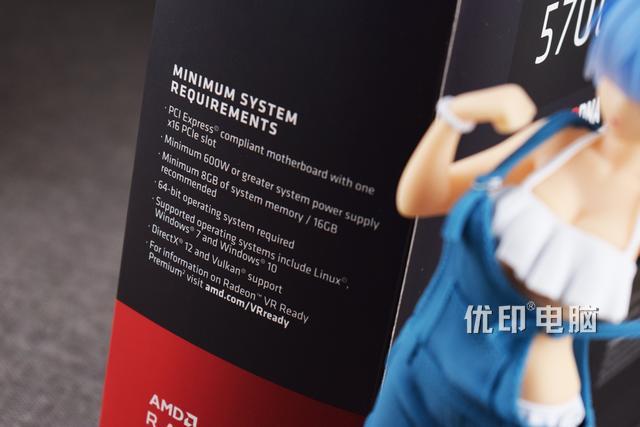

在包装盒侧面,我们可以看到官方要求搭配不少于600W电源进行使用,也就是说最低650W起步,管家个人建议搭配一个性能不错的750W电源更安稳一些。
最低电源需求为650W

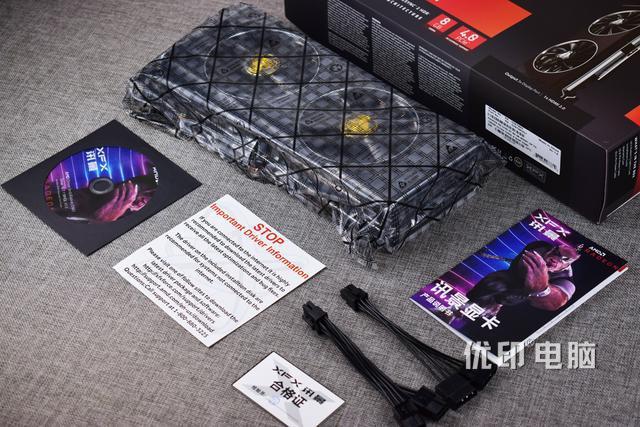

全套附件一览
和之前海外三风扇版一样,除了显卡本体和箱说外,讯景RX 5700XT 海外版额外附赠了两条电源转接线,让玩家到手后即可使用,可以说该有的都有了。
显卡细节
相比之前的海外三风扇版,讯景RX 5700XT 海外版的散热器造型更加低调内敛,散热风扇边上一圈的银饰搭配细磨砂全黑的外壳,给管家的感觉就是笔直的黑色西装搭配白色衬衫,“绅士”风格更强一些。

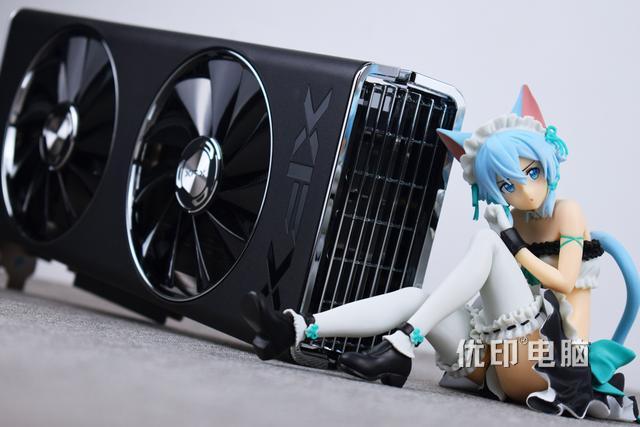

显卡本体
在风扇方面,讯景RX 5700XT 海外版配备了两把100mm大口径风扇,散热性能和三把小口径风扇对等,但视觉冲击感更强一些。

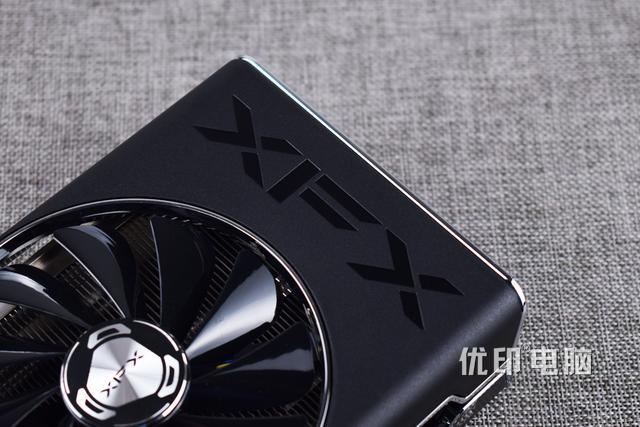

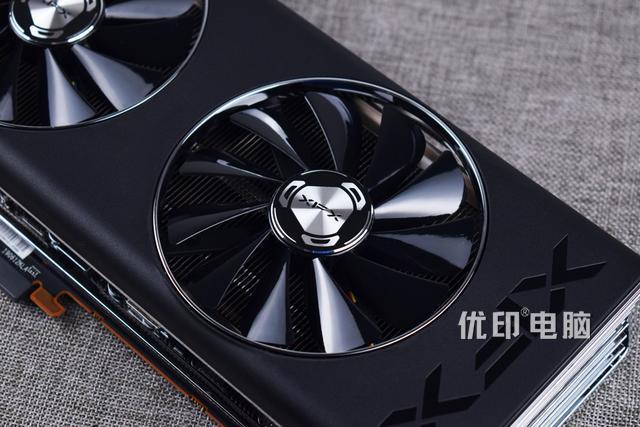

风扇特写
XFX LOGO

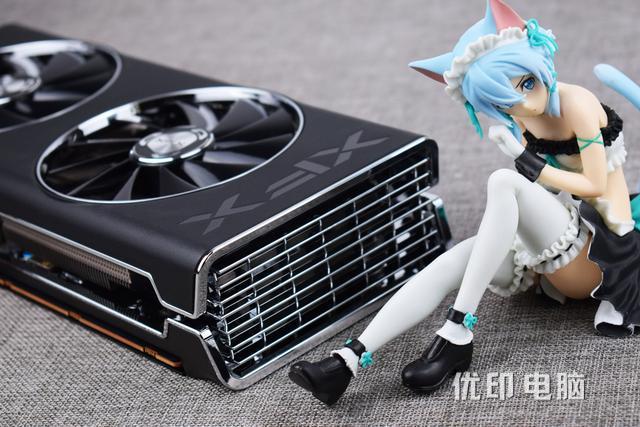

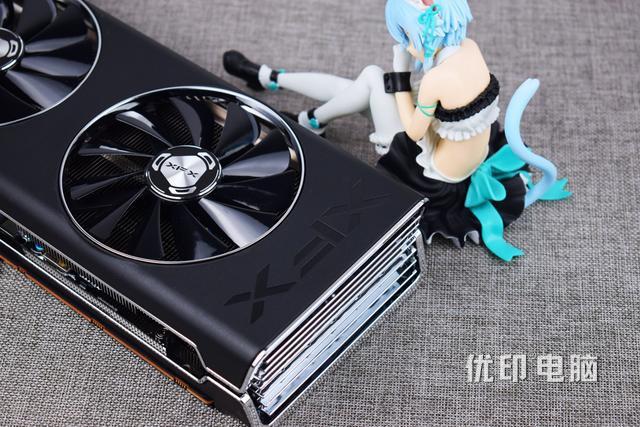

在显卡散热器尾部,海外版保留了三风扇版的银色金属栅格装饰设计,独特的造型让整张卡的气质改变不少,让管家想起肌肉车引擎的散热导流栅格,配合5700XT的性能表现很有画面感。

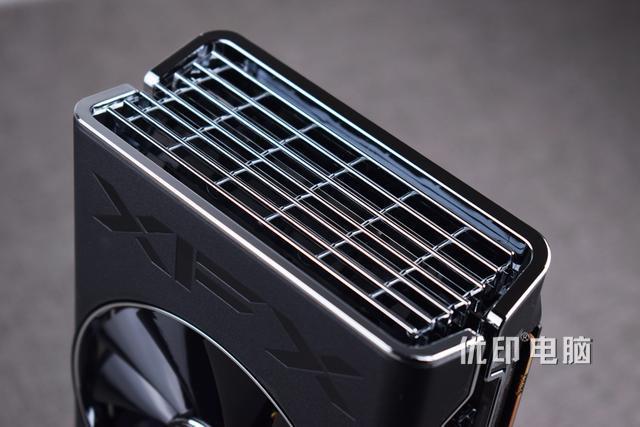

尾部银色导流栅格造型
有点像筋肉车引擎

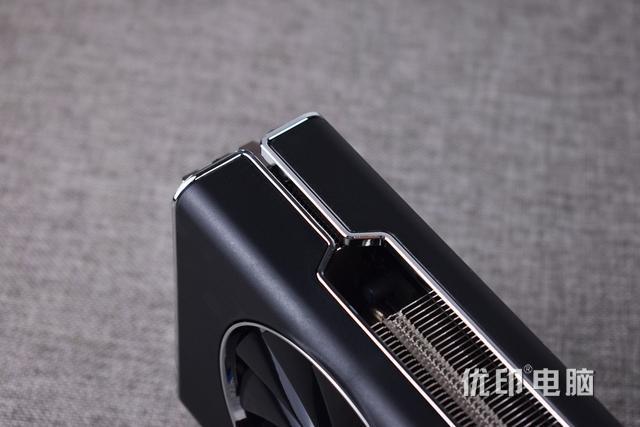

前部银色饰边
尾部饰边特写

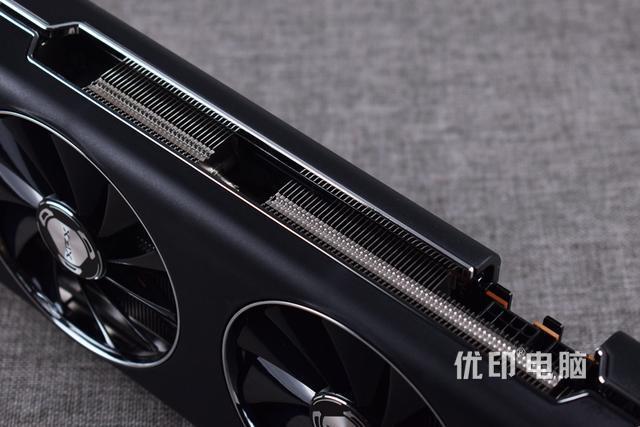

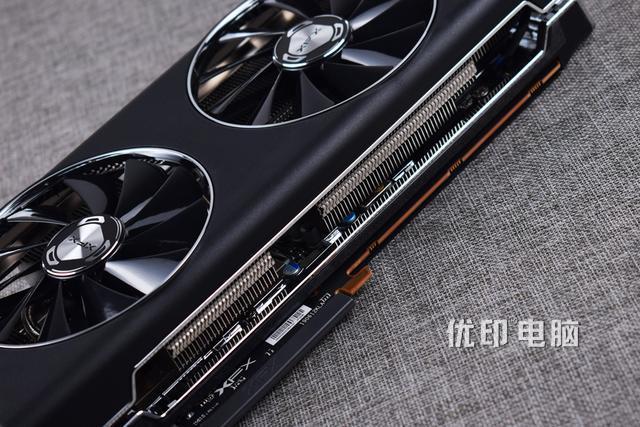

和海外三风扇一样,讯景RX 5700XT 海外版在显卡散热器顶部和底部专门做了大面积的导流开孔,让显卡热量从顶部和底部排出,机箱风道合理的话,这种设计对于整机散热效果会有所改善。
散热器底部导流口
顶部散热孔特写

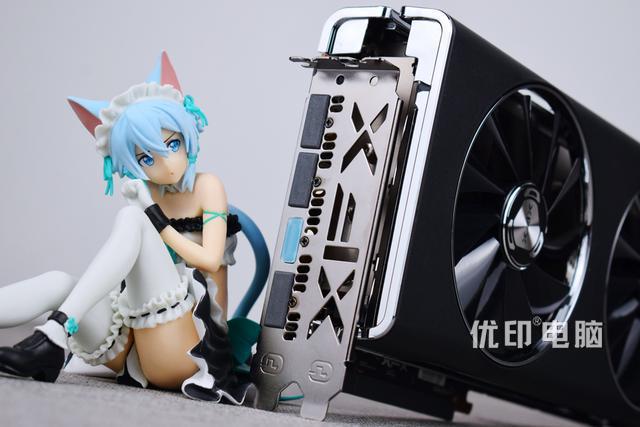

讯景RX 5700XT 海外版在输出接口方面配置了3个DP接口和1个HDMI 2.0接口,4个接口都能满足高刷新率电竞屏以及4K高分辨率需求。
输出接口特写

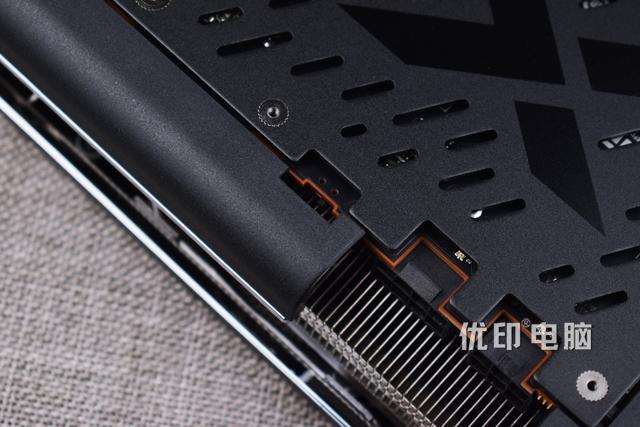

在背板方面,讯景RX 5700XT 海外版和海外三风扇完全一致,使用了XFX大LOGO的镂空背板,在防止PCB变形的同时镂空设计也能增强显卡散热,而导风罩部分和背板之间也做了衔接过度,让其外观上保持一体。

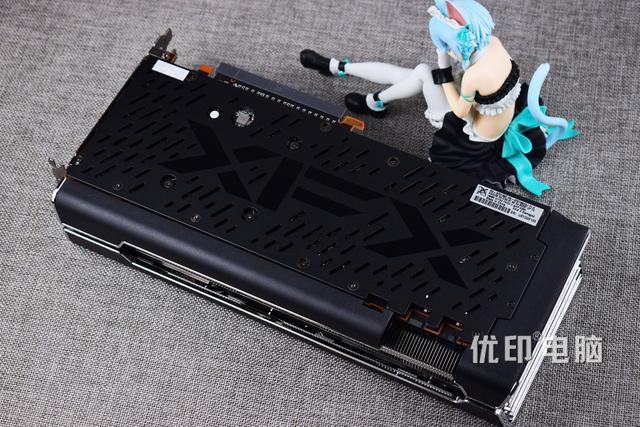

显卡背板特写

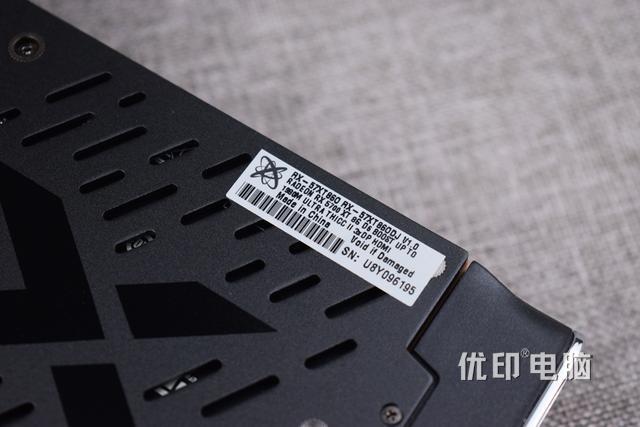

型号标识
双BIOS调整孔
拆解部分

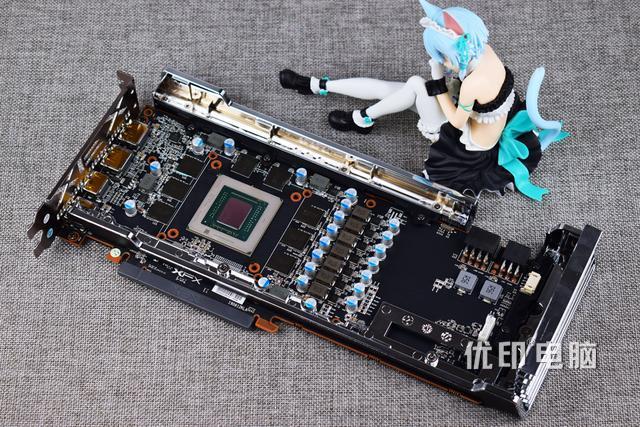

在PCB全貌方面,讯景RX 5700XT 海外版和之前的海外三风扇差别甚少,准确点来他们都是一个方案衍生出来的产物,元件布局上保持和AMD公版一致。
PCB正面
同样是NAVI 10核心,但这次海外版的核心产地写着TAIWAN,和黑狼一样。之前海外三风扇核心是写着中国制造的,可能后者体质更好一些?

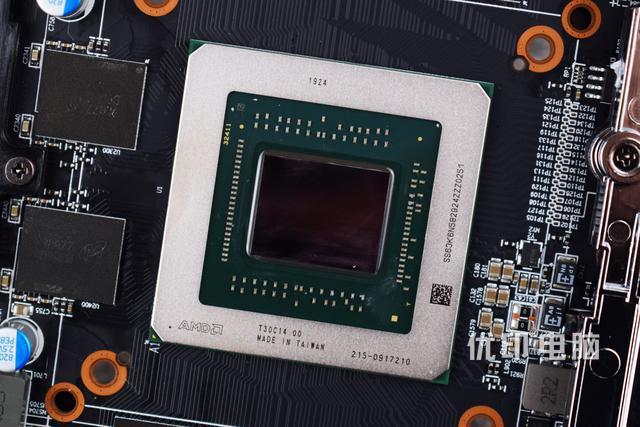

NAVI 10核心

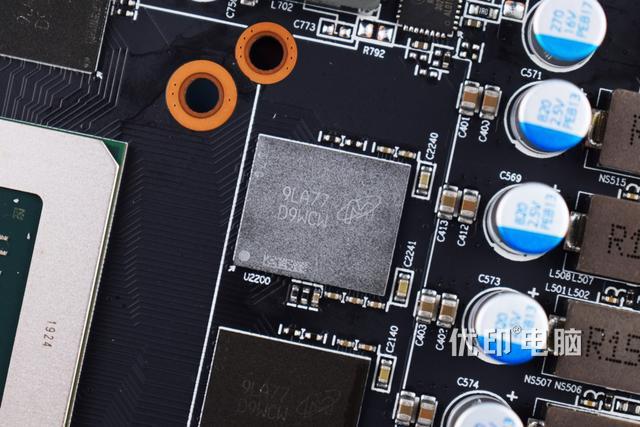

在显存方面,芯片来自镁光的GDDR6,显存型号为D9WCW,镁光官网料号显示为MT61K256M32JE-14:A,等效显存速率可达14Gbps,在A卡N卡中都较为常见。相对于之前海外三风扇版本的三星显存,超频表现上存在差别。
镁光GDDR6显存D9WCW

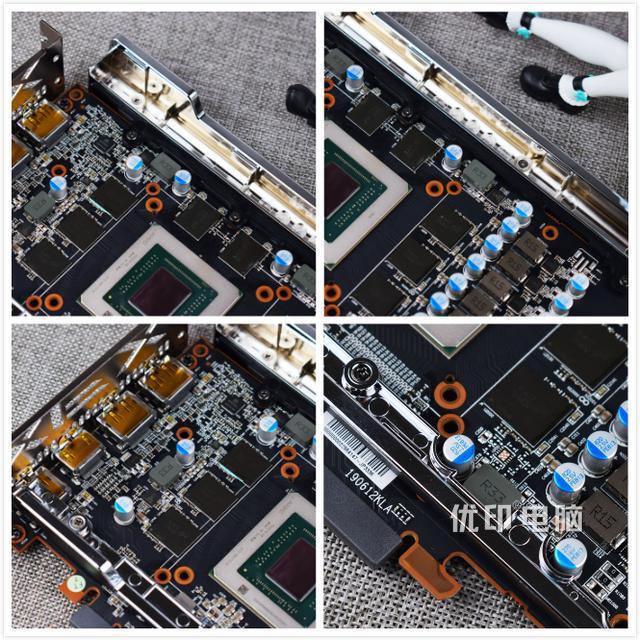

讯景RX 5700XT 海外版使用非公版的7+2相供电设计,显存和核心供电分别由两颗PWM独立控制,核心部分供电由IR35217 PWM芯片控制7相供电,每相供电均配备全固态电容和R15贴片电感,MOS管部分来自安森美drmos NCP302155。

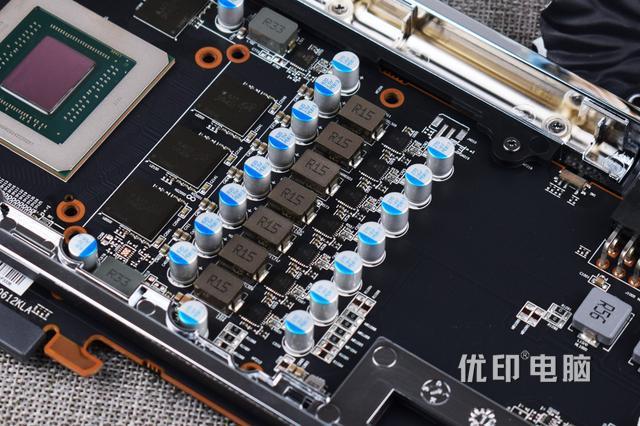

核心供电部分特写

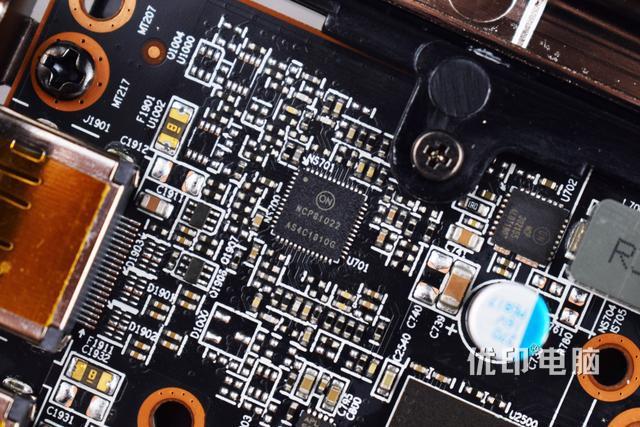

显存供电方面则由来自安森美NCP81022 PWM芯片控制,该PWM芯片最大支持4相供电控制。而显存供电同样配备固态电容和R33贴片电感,MOS管还是来自安森美的drmos NCP302045。
NCP81022

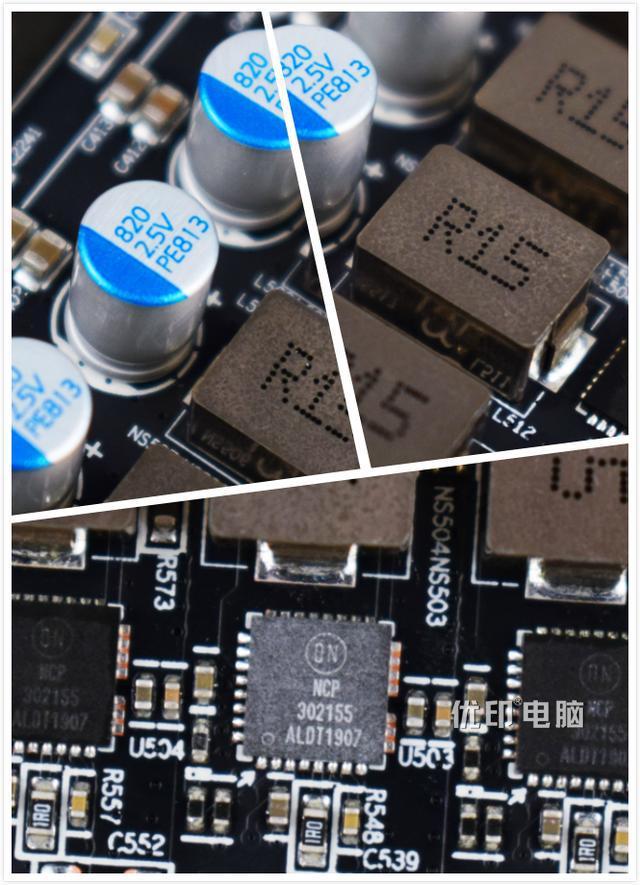

固态电容、R15贴片电感、NCP302115
显存供电

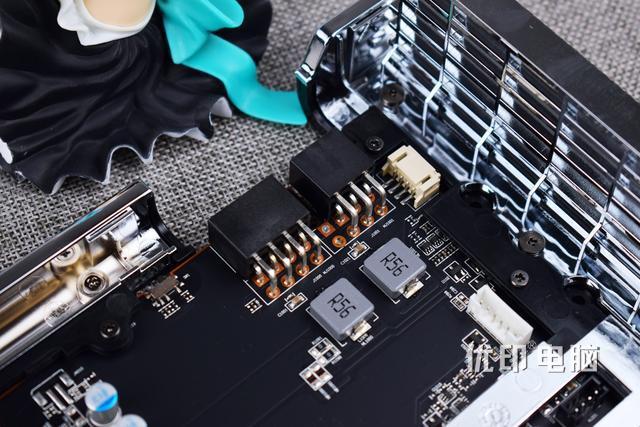

讯景RX 5700XT 海外版配备的8+6pin外接供电口,和公版保持一致,相对于三风扇版的8+8pin来说,挑战2.2G高频可能就有点压力了。

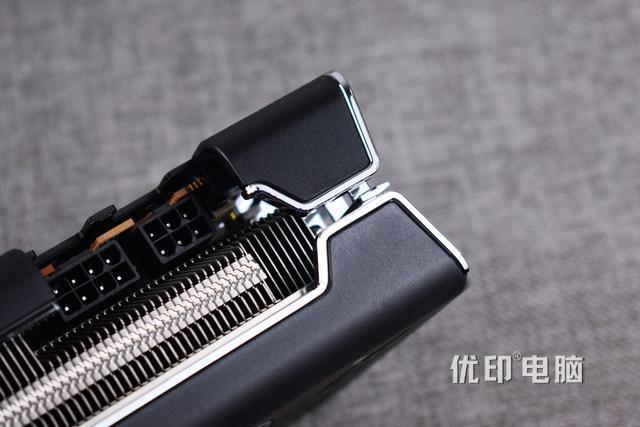

8+6pin外接供电口

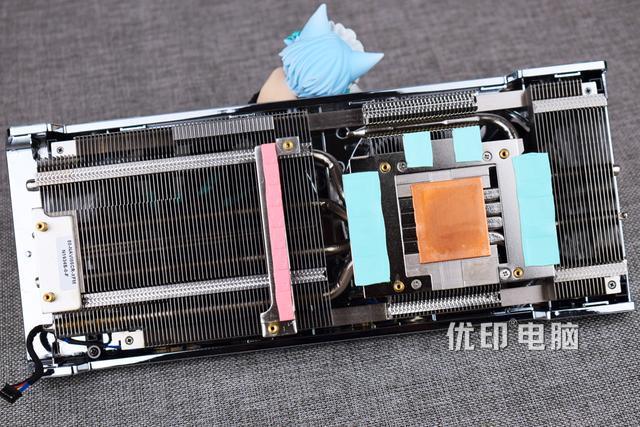

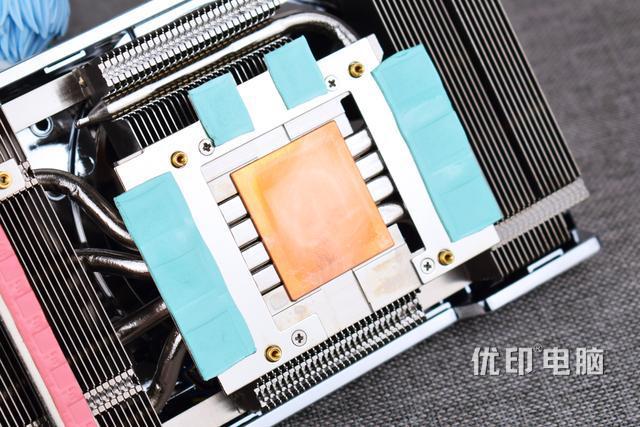

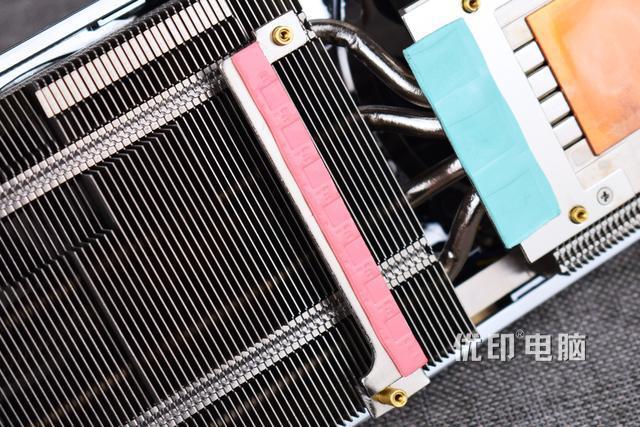

在散热器方面,讯景RX 5700XT 海外版的散热主体和海外三风扇基本一致,使用了焊接铜底+4条镀镍热管+回流焊工艺+3段式散热片设计,核心供电mos散热区域也没做改变,对核心散热规格得到了保留。两者不同点在于显存散热板,海外三风扇的显存散热是用铜底做的,而海外版则和黑狼一样是铝片。
散热器本体
焊接铜底+铝制显存散热片
核心供电MOS散热

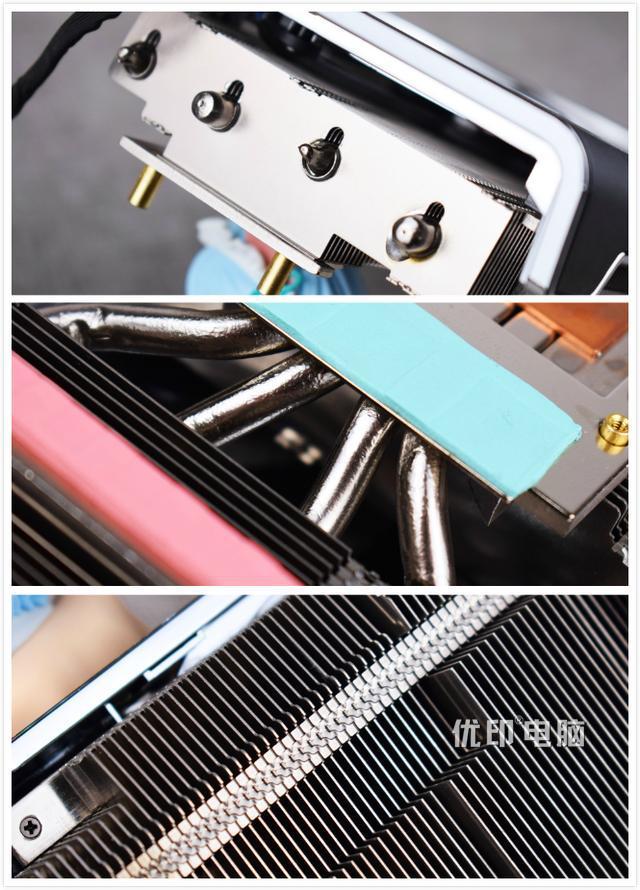

回流焊焊孔、镀镍、扣fin加固
从拆解中可以看到,XFX 5700XT的黑狼、海外版以及海外三风扇版都是一个PCB方案衍生出来的,不同的在于海外三风扇版使用8+8pin外接供电和三星显存,更适合超频玩家。
散热方面,海外版和海外三风扇版都采用加强的三段式散热片设计,散热面积更大,相比黑狼核心温度可以压得更低;海外三风扇版在显存散热部分使用铜底导热板,搭配三星显存提升可玩性。
大概就这样
理论性能测试

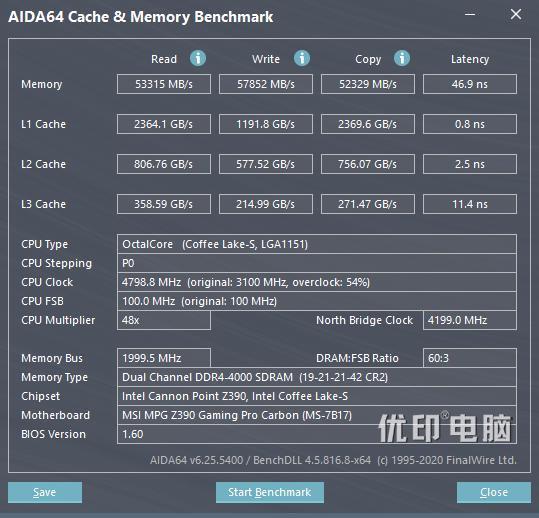

在本次测试中,管家使用英特尔9900K ES搭配Z390,把CPU核心频率超至全核4.8GHz,同时把内存超频至4000MHz,在测试环境为广东春天,室温为22度。显卡本身驱动设置为全自动默认,测试过程使用酷冷NR600机箱,风扇位安装齐全,机箱风扇转速锁定1000rpm。
平台一览

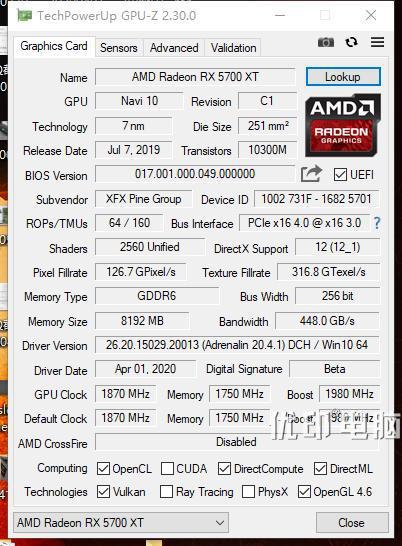

在基本信息里,XFX RX 5700XT海外版的基础/游戏/boost频率为1730/1870/1980MHz,相较于公版1605/1755/1905MHz频率有一定提升,显存频率部分则保持1750MHz,而功耗限制仍然可以+50%。

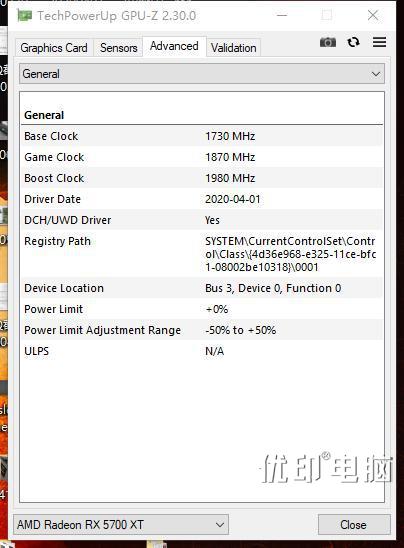

GPUZ截图
BIOS信息

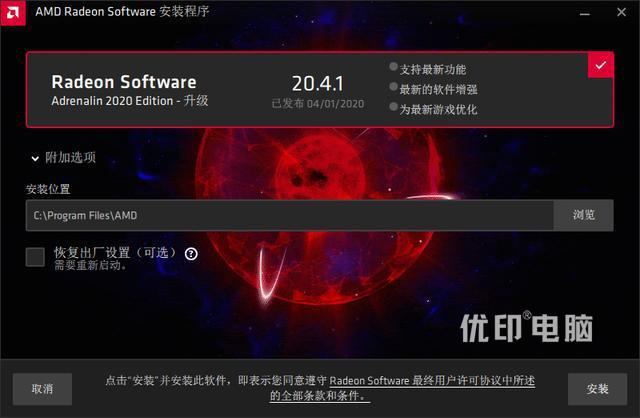

在驱动方面,管家使用了最新AMD驱动20.4.1,驱动针对5700XT等新卡做了较大调整和优化,最明显区别在于默认功耗上限放宽至210W,实际游戏中能长期保持在boost频率,不会出现严重掉频问题,所以强烈推荐更新;由于这次更新幅度较大,在安装过程中勾选“恢复出厂设置”是很有必要的。
记得勾选恢复出厂设置
在3DMARK显卡基准跑分项目中,讯景RX 5700XT 海外版的Firestrike和Firestrike extreme项目非常不错,总分分别为23674和12454,其中图形得分分别为28113和13431,而DX12的2K项目time spy分数为9647,图形得分9362,整体表现优于公版。

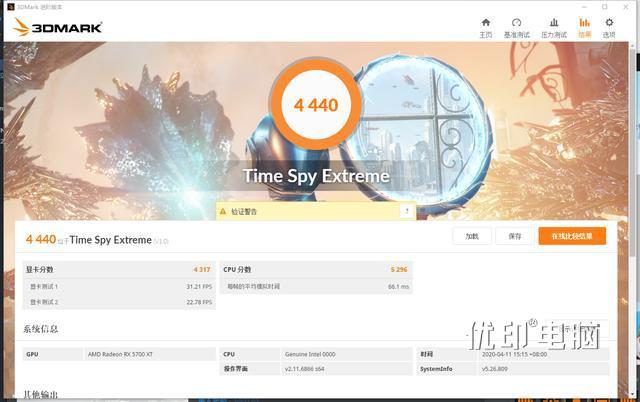

而4K的Firestrike ultra和time spy extreme成绩还是一如既往的,前者取得6721总分和6798图形得分,后者则是4440总分和4317图形得分,毕竟4K不是这个时代能完美流畅的,想4K 60FPS还是要等等。

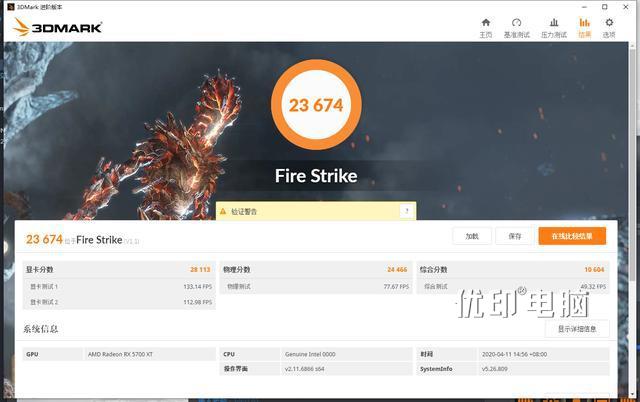

Firestrike

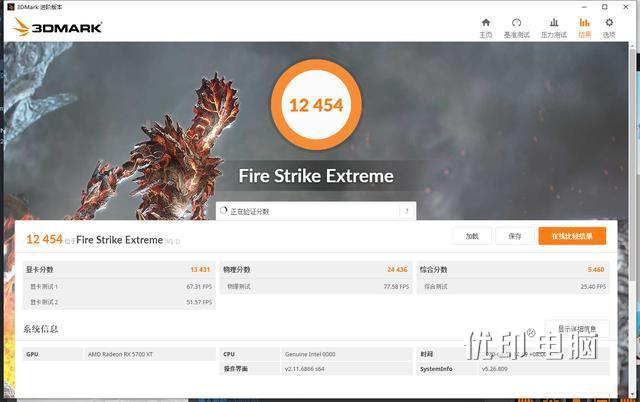

Firestrike extreme

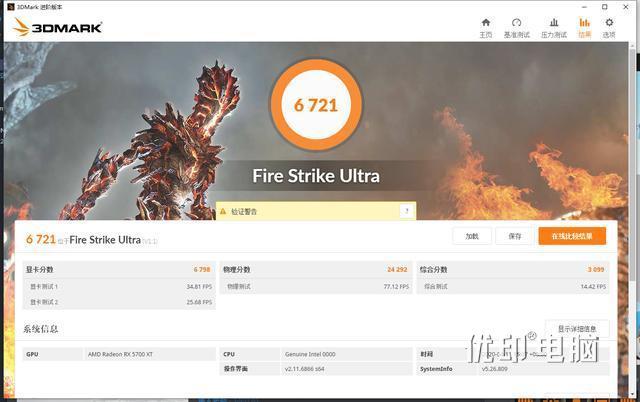

Firestrike ultra

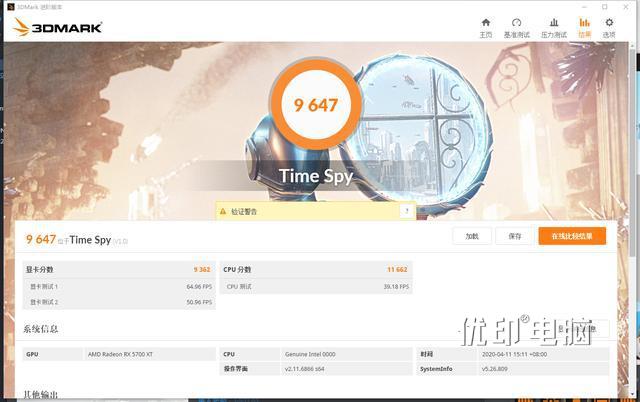

time spy
time spy extreme
实际游戏测试
在实际游戏测试部分,管家选择了最近热门的使命召唤战区BR训练场景、最新的生化危机3重制版以及全境封锁DX12进行测试,测试分辨率为1080P。

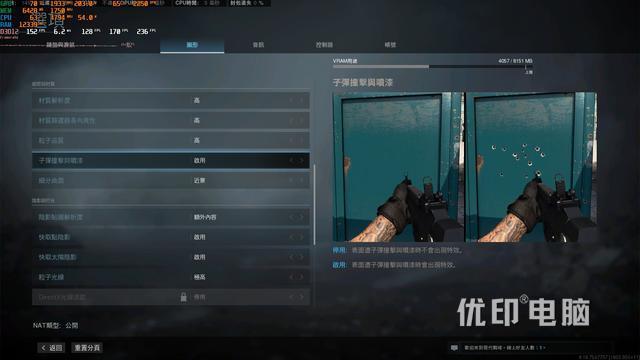

使命召唤战区设定

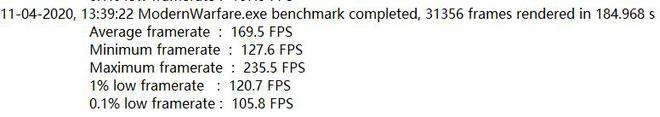

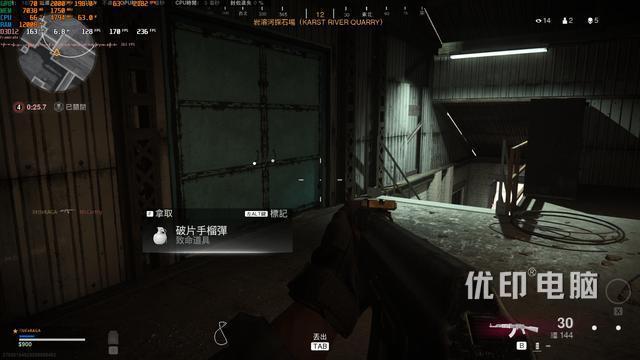

在使命召唤战区训练场景中,更新驱动后的讯景RX 5700XT 海外版表现相当出错,无论在室外还是室内帧数都能维持在140~160;在RivaTurner软件统计下最高帧数为235帧,最低帧数127帧,平均169帧;搭配144hz~165hz的电竞显示器能有爽快的流畅体验。
室内150~170帧浮动

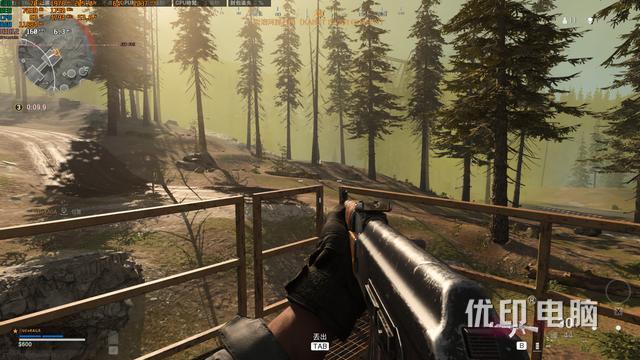

室外场景130~160帧浮动
战区整体成绩表现

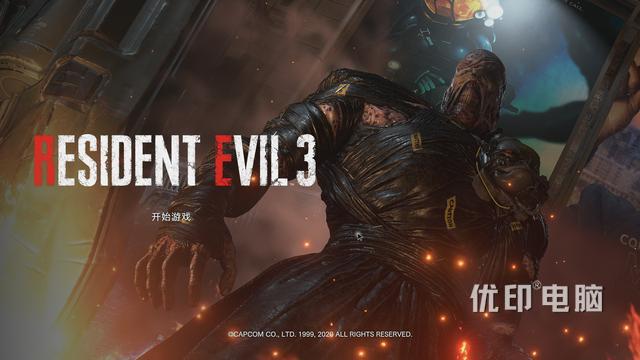

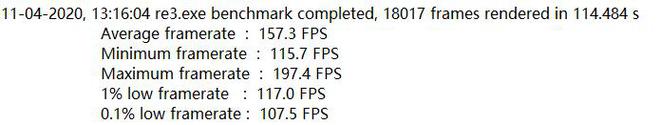

生化危机3重制版最近吸引了不少玩家的眼球,管家也买了一份。讯景RX 5700XT 海外版在游戏中表现也非常不错,在大多数场景中能维持120~150帧的表现;在RivaTurner软件统计下最高帧数为197帧,最低帧数115帧,平均157帧;搭配144hz屏视觉体验上完胜主机的全程60帧。
追哥就是猛

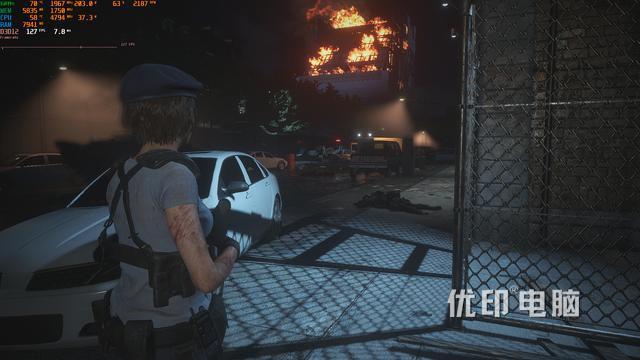

肯多商店前大街127帧
旁边小道132帧
室内179帧
RE3整体成绩表现

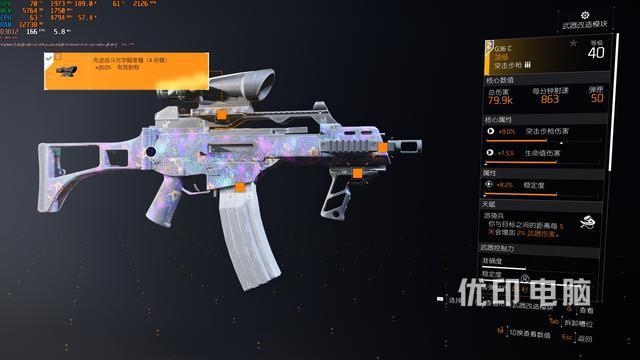

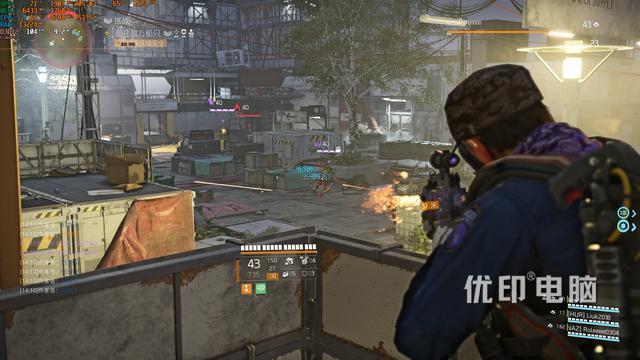

全境封锁2方面,管家惯例跑benchmark+实际游戏,设定DX12+最高画质后,在游戏Benchmark跑分中,讯景RX 5700XT 海外版取得了9523总分,平均106帧,实际在游戏内能维持90~130帧的表现,整体表现还算满意。
DX12全境2都快成A卡专属了

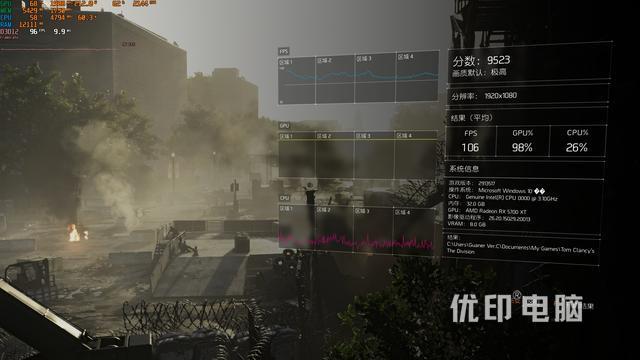

得分9523
因为N卡开DX12经常崩溃

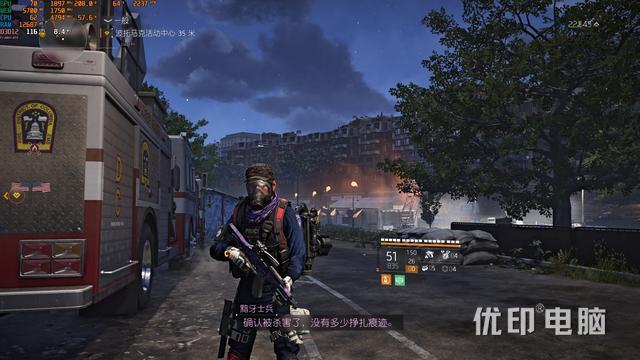

还是这个爽
实际温度测试
在功耗温度测试中,管家选择了3Dmark firestrike窗口模式循环10分钟和生化危机3重制版静置30分钟两个场景来进行封箱测试,此时室温22度。

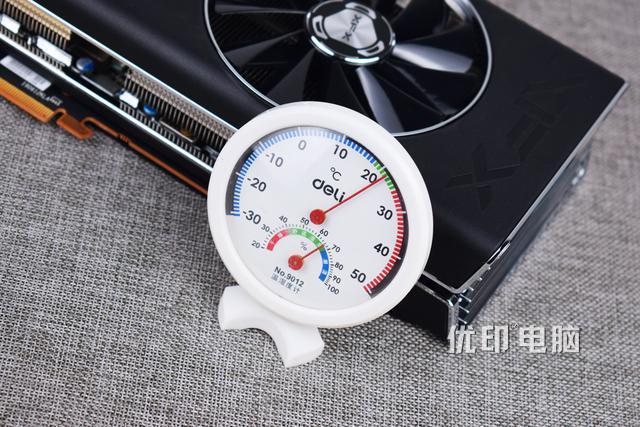

室内温度

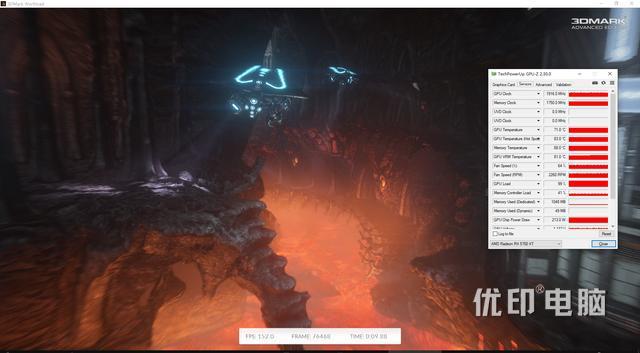

在3Dmark firestrike窗口模式循环10分钟后,讯景RX 5700XT 海外版核心工作频率徘徊在1890~1960Mhz之间,GPU温度为71度,供电部分温度为81度,功耗读数维持在200~210W,温度表现还算不错,此时风扇转速为2200RPM,噪声有点明显。
firestrike窗口模式循环10分钟

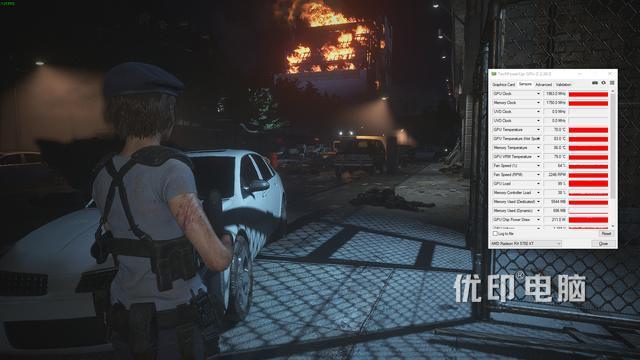

在生化3重制版负载半小时后,讯景RX 5700XT 海外版核心工作频率维持在1960~2000Mhz之间徘徊,核心温度为70度,供电部分温度为79度,功耗读数维持在200W附近,此时风扇转速为2200RPM,噪声有点明显。
生化3重制版负载半小时
值得肯定的是,AMD新版20.4.1驱动不仅针对新软件优化,对5700XT的功耗上限进行了调整,从185W调整至210W,保证显卡频率能长期维持在一个较高的水平,明显减少了之前卡顿掉频的问题,让游戏流畅度得到明显提升。
总结:低调内敛又不失过人性能
在这次测试中,讯景RX 5700XT 海外版的表现是可圈可点的,低调内敛的造型给管家第一印象颇为绅士;双100mm风扇搭配三段式焊接铜底散热保证其安定运行;官方预超频搭配新版驱动让游戏更流畅,不再需要手动折腾。管家认为讯景RX 5700XT 海外版适合那些对游戏性能有要求又不喜欢折腾超频的玩家选择。
硬要鸡蛋里面挑骨头的话,海外版的散热虽然确保了高频高负载下维持70度的低温表现,但2200RPM带来的风噪还是有点明显,建议玩家在驱动中手动设定风扇转速来缓解。
