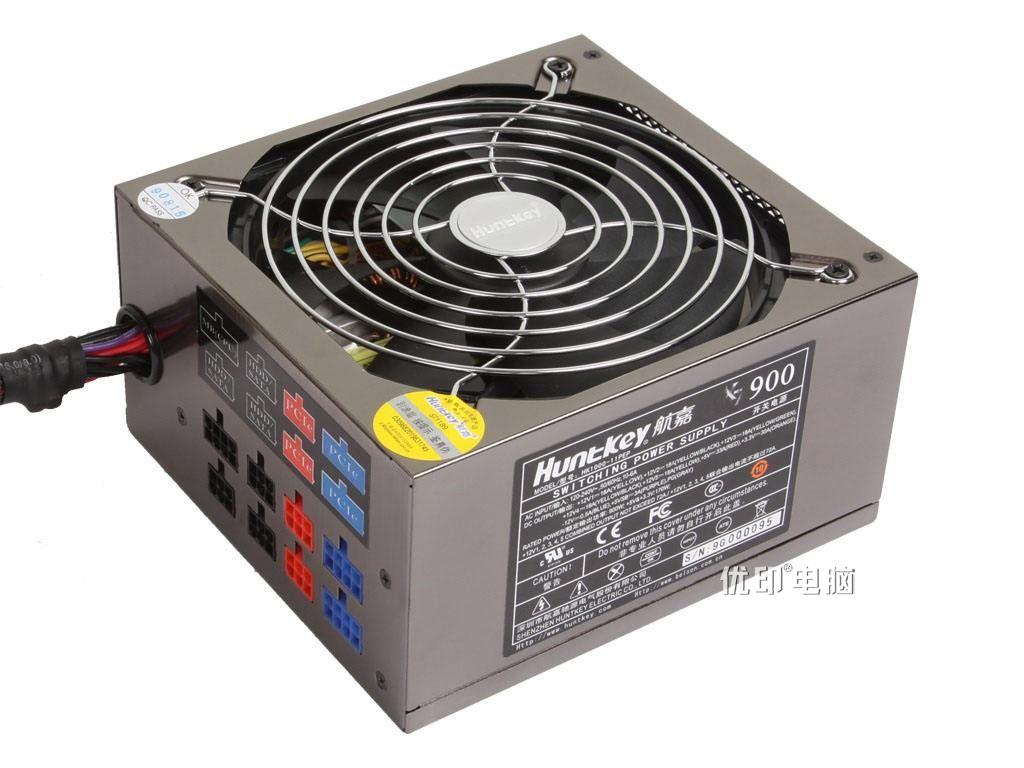

电脑电源的作用是将220V交流电【1】变换为+5V、-5V、+12V、-12V、+3.3V、-3.3V等不同电压、稳定的直流电【1】供给电脑各部件使用。

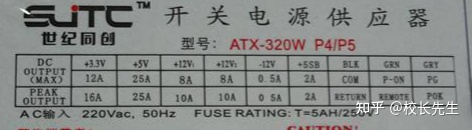

各电压作用：
+3.3V 主要给主板和内存供电，特别是集显主板，对于它有一定要求。
+5 V 目前主要给硬盘，光驱，USB设备和鼠键供电。
+5VSB：待机电路，用来向电源发送开机信号。这个电压也可以给关机也能充电的USB供电。
+12V 作用是最广泛的，上至CPU，显卡，下至硬盘光驱，散热风扇。
-12V：给串口【2】电路供电的。
电源的一些参数：
纹波：开关电源输出的不是纯正的直流电压，里面有些交流成分，这就是纹波和噪声造成的。纹波是输出直流电压的波动，与开关电源的开关动作有关。每一个开、关过程，电能从输入端被“移到”输出端，形成一个充电和放电的过程，从而造成输出电压的波动，波动频率与开关的频率相同。纹波电压是纹波的波峰与波谷之间的峰峰值，其大小与开关电源的输入电容和输出电容的容量及品质有关。在Intel ATX电源规范中12V的纹波电压应该小于120mV，3.3V和5V应该小于50mV，超标限度是10%
动态负载：电源从20%负载直接拉伸到80%或者以上，电压的稳定性。
保持时间：保持时间的规范：最低标准为16毫秒
这个时间非常短暂，说是“眨眼之间”丝毫不过分，显然不是留给我们做什么紧急操作的。既然如此，为什么PC电源的设计与开发规范中依然有这么一个参数呢？这次我们就来好好谈谈这个“保持时间”的真正意义。
目前与保持时间有关的PC电源设计规范主要是两个，一个是英特尔制定的ATX 12V规范，其要求PC电源在100%负载的情况下，各路输出保持时间不低于16毫秒；另一个则是SSI EPS12V 2.92服务器电源设计指导，其要求电源在75%的负载下各路输出的保持时间应该大于18毫秒，而Power-OK信号的保持时间则是大于17毫秒。
那么这个16毫秒或者17毫秒是以什么作为标准来进行制定呢？这个与PC电源的交流输入有关系，目前世界上的家用交流输出大体上是两种规格，一个是110V@60Hz，另一个是220V@50Hz，其中110V@60Hz规格下一个交流周期就是16.7ms（1000ms/60Hz），同理可得220V@50Hz的交流周期为20ms（1000ms/50Hz），因此PC电源在保持时间上的设计规范，实际上是要求电源可以做到“输入断开后至少在一个交流周期内保持正常输出”。
电网有可能不能持续输出220V，这个对于没有PFC的山寨渣电源尤其是致命问题
又如UPS(Uninterruptible Power Supply)的切换间隙，供电会有瞬时的中断，在这一段时间内电源电压保持稳定就不会导致机器关机或者自动重启。关机后电压在PG信号失效后还要保持一定时间，以确保硬盘磁头复位【3】等操作完成。
拓扑结构：
拓扑结构主要影响电源的转换效率，动态能力，稳定性等种种方面。但是拓扑结构与电源的功率没有固定搭配关系。并且拓扑结构在分类上是十分细致的，就好像一个树状图，大类上分为正激，全桥，半桥。导致在现在的现行的产品中，很少有明确标注电源拓扑的产品，往往只写了大类的拓扑结构。
电源的工作原理简单来说是这样的，市电进入电源后经滤波和整流转为高压直流电，再通过开关电路和高频开关变压器转为高频率低压脉冲，再经过整流和滤波，最终输出低电压的直流电。看似非常简单，但是这其中涉及到很多细节上的处理，拓扑结构的进步说到底就是最大程度上提供稳定的最终输出。
