纵观英特尔CPU的历史，我相信最著名的牌子就是奔腾了吧（英文名：pentium），尽管现在英特尔的性能之王是至强(英文名：Xeon)，但是它仍然和奔腾的关系很大！
尽管现在奔腾CPU作为入门级处理器与AMD的曾经高端速龙APU（英文名：Athlon）对抗。但是作为英特尔酷睿之前（2006年）的高端处理器，仍然让diy玩家们耳熟能详。
首先，让我们了解一下奔腾这个名字的起源。当年的CPU不如同现在这样命名繁多，过去CPU命名就是像“80X86”这种。消费者搞不清楚其中的区别，而intel当时的CPU贵，于是英特尔在出到第五代X86架构的微处理器时，本应该命名为“80586”“i586”，结果英特尔不想和AMD，Cyrix用一个名字，于是自己造了一个新名字——pentium。来自希腊字母的“Penta”（第五）和化学元素

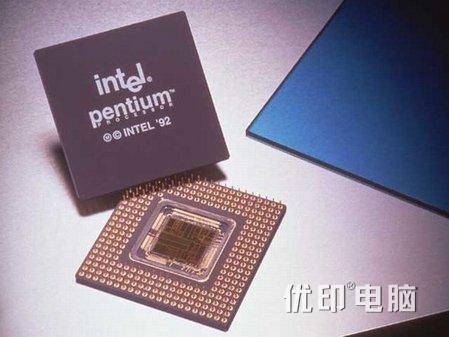

后缀“ium”（第五元素？）中文音译过来就是奔腾处理器。其实翻译的人还是很有才的。。。意思是夸自己的CPU速度快咯！还有当时电视上整天的“噔，噔噔，噔噔”，当时很多人应该都听过它的大名。呵呵。图为初代奔腾CPU
早期的奔腾有两种“高能奔腾（intel pentium pro）”和“多能奔腾（intel pentium mmx）”高能奔腾核心架构代号p6，PII，PIII均为它的产物，与图拉丁也有很大关系。频率有好几种，150/166/180/200MHZ，L1为16KB，L2为256KB，其中200MHZ版本的L2还有512KB和1MB，呵呵。pentium pro的cpu工作频率和缓存一样都达到了200MHZ，这使它的性能十分强悍。可惜它的性能没有和对手差距很大，当时的缓存芯片也不便宜，加上后来pentium MMX的成功，它成为了失败的产品，呵呵。

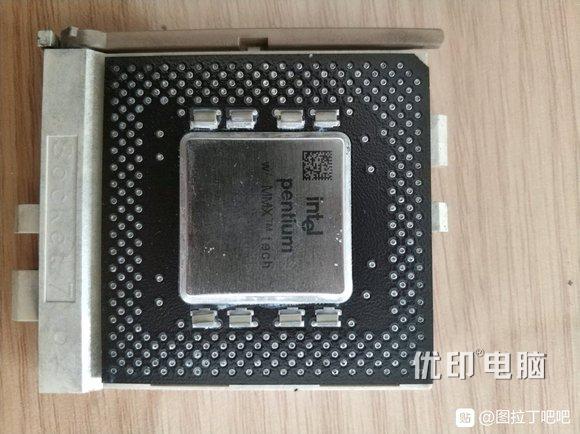

pentium Pro失败后，为增强期处理图片，音乐等多媒体的能力，于是intel发明了mmx指令集，旨在增强CPU处理多媒体方面的能力，所以叫“多能奔腾”。这是个很成功的产品，砍掉了L2，而是增加mmx指令集来提升性能，L1增加到32KB（16KB指令+16KB数据），增强了多媒体处理能力。MMX指令集自身也有缺陷，其在处理32位数据上几乎没什么作用，在16位数据上作用最大。图为pentium mmx

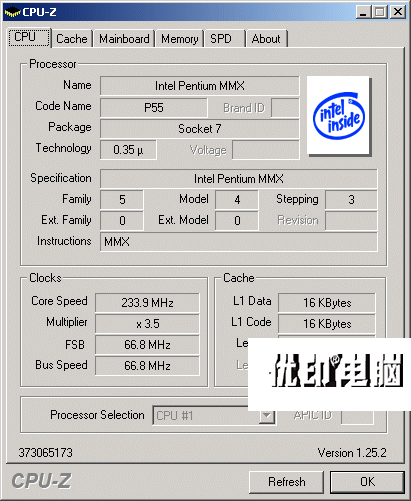

声明一下，cpuz中奔腾mmx出现二级缓存应该不是CPU内集成的。。。
1997年5月intel推出了pentium II，分为两代，一代pentium II核心代号klamath，制程为350NM，运行在66MHz总线上，主频分233、266、300、333Mhz四种，在当时发热量较大。第二代Pentium II核心代号为Deschutes，运行时脉为333MHz，于1998年1月推出，使用250纳米制程，而且温度也有效的减低。
1999年2月，intel推出了pentiumIII 450MHZ 500MHZ，该系列也分为三代产品。

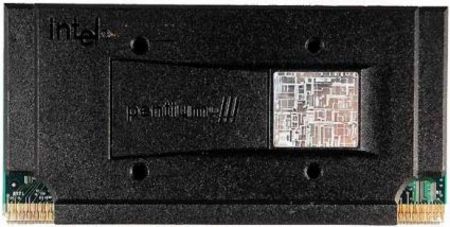

第一代 Katmai 制程为250NM，其实就是pentiumII超频并加sse指令集的产物了。 插槽为slot1。图为一代slot1奔腾。

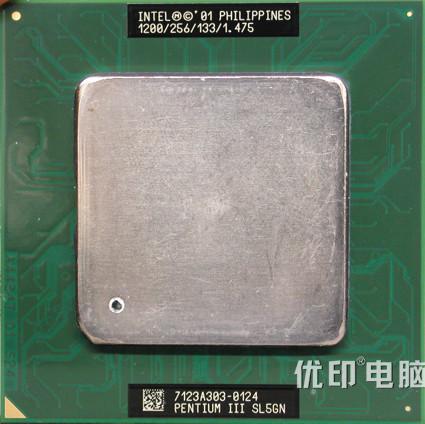

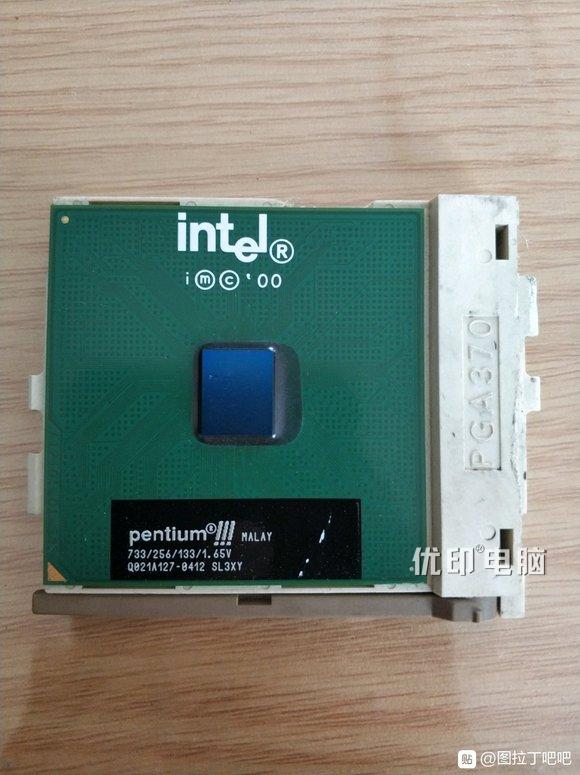

第三代就是一代经典Tualatin图拉丁，制程为130NM。于2001年发售。名字来源于俄勒冈州的Tualatin谷和Tualatin河。PentiumIIITualatin主频有1.0 1.13 1.2 1.26.1.33.1.4GHZ
intel发现tualatin cpu同频性能比奔腾4willamette还强，所以频率止步于1.4GHZ，图拉丁奔腾L2为256KB，可惜存世量太少，图拉丁奔腾已经成为了收藏品。
真正让图拉丁火了的其实是图拉丁赛扬。L2也为256KB。得益于超频潜力强悍，大多数cpu能轻松133MHZ外频，甚至体质好的cpu能166MHZ外频。图吧有大佬淘到过超166MHZ外频的CPU
附上原贴：https://tieba.baidu.com/p/502422989?pid=5047062659&cid=#5047062659

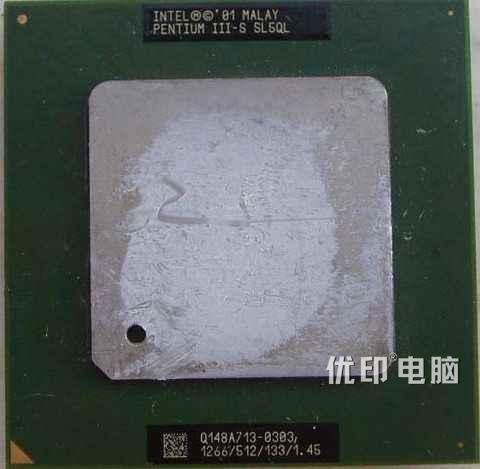

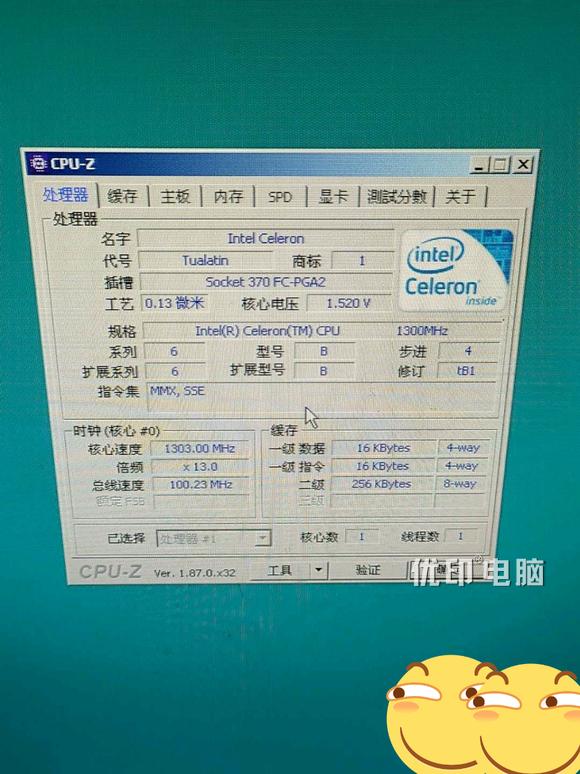

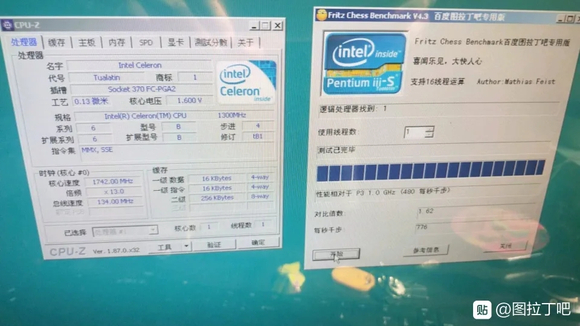

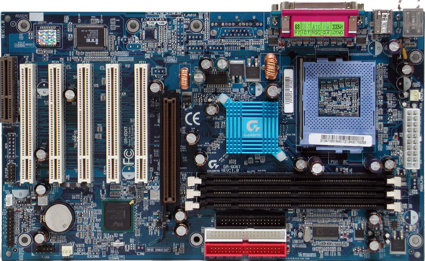

在移动端也推出了图拉丁核心的pentiumIII，还有服务器端的图拉丁PIII-S L2为512KB，性能更强，甚至能双路。附上图拉丁pIII-s 图拉丁赛扬 图拉丁奔腾 技嘉815主板。以及我把图拉丁赛扬超频到1.73GHZ的照片。
奔腾4于2000年11月发布。经过重新设计，新架构叫做NetBurst。分为三代产品，willatette northwood prescott。
初代willatette为socket423接口。但是实际性能弱鸡，不如上一代的奔腾III图拉丁和AMD的Athlon Thunderbird。性能倒和Duron差不多。。。应该也不支持DDR内存。

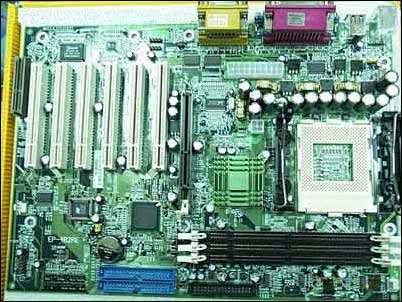

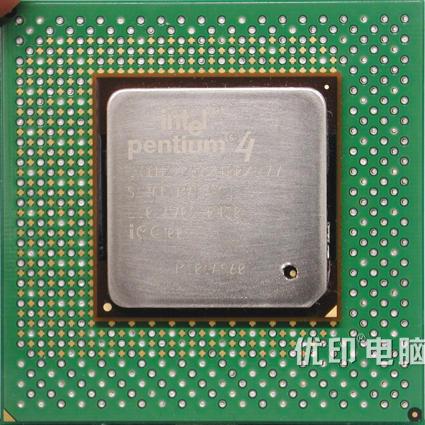

但是价格过于昂贵。。。当时售价819刀。。。呵呵。附上CPU和820主板照片。

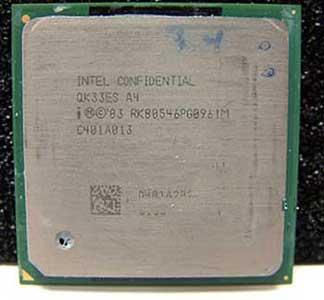

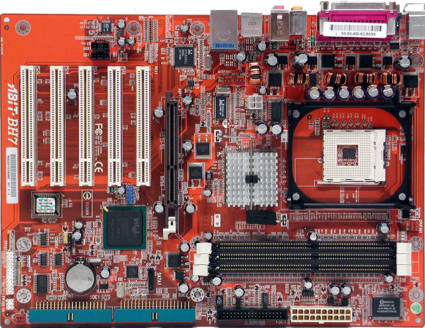

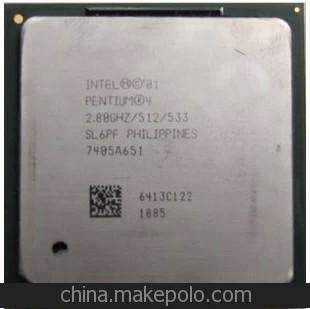

第二代northwood于2002年一月发布。L2增加到512KB。仍然使用130NM制程。又换了插槽 Socket478。呵呵。总线速度提升到533MHZ。3.06GHZ的northwood奔腾4可使用HT超线程技术。2003年四月，intel发布了2.4GHZ到3.0GHZ的奔腾4，全线支持超线程技术。前端总线提升到800MHZ。附上CPU和845主板照片。。。

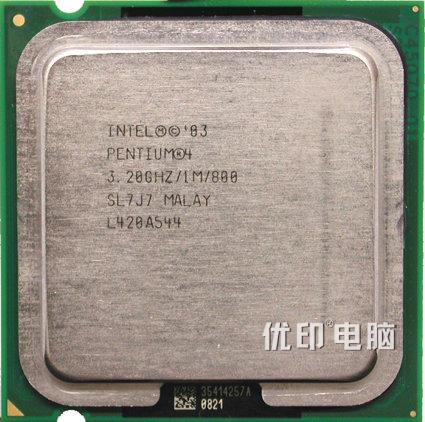

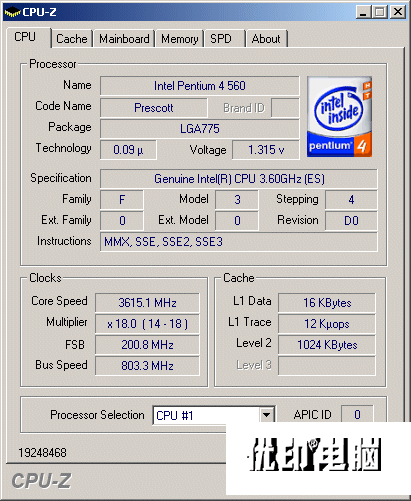

第三代prescott使用90NM，于制程2004年发布。早期的奔腾4prescott仍是478针，后来更换了LGA775。。。。又大改了一次架构。
在游戏中就呵呵了，牙膏倒吸，同频的prescott还没northwood打游戏好。。

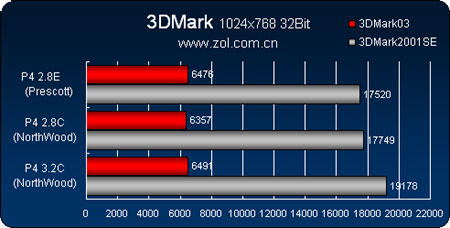

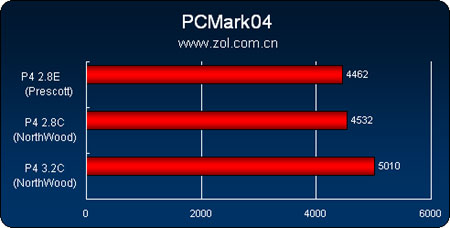

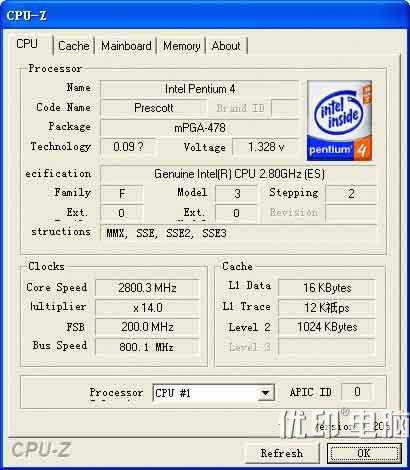

甚至5.2GHZ的prescott内核CPU性能才和AMD的Athlon FX-55一样。。。。prescottCPU功耗可达100W+，可谓是真的高频低能了。。。附上当年的评测图片以及当年

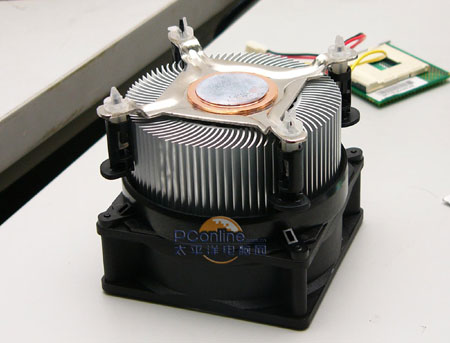

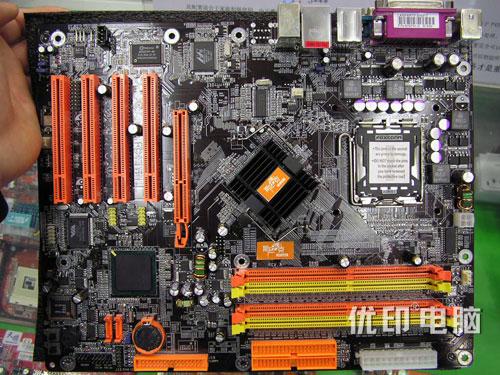

压这个CPU的散热。。。压现在的cpu都没啥问题。。。和i875主板。
2005年又发布了Prescott 2M，包含64位技术。6XX系列的Prescott 2M包含了超线程技术。

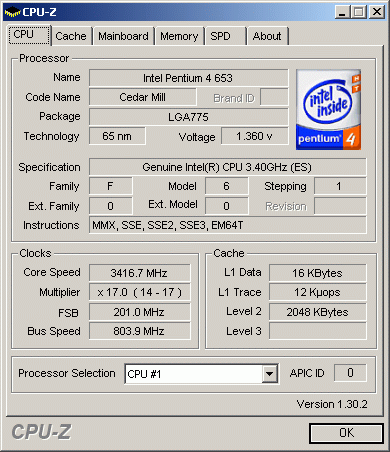

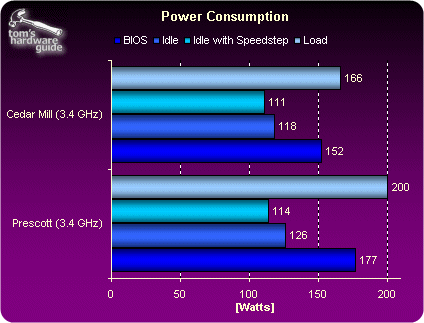

2006年 intel发布了最后一代奔腾4，代号Cedar Mill，tdp也高达86W。。。性能提升不大，只是升级了制程工艺，65NM，降低了功耗罢了。附上测评图片。。。

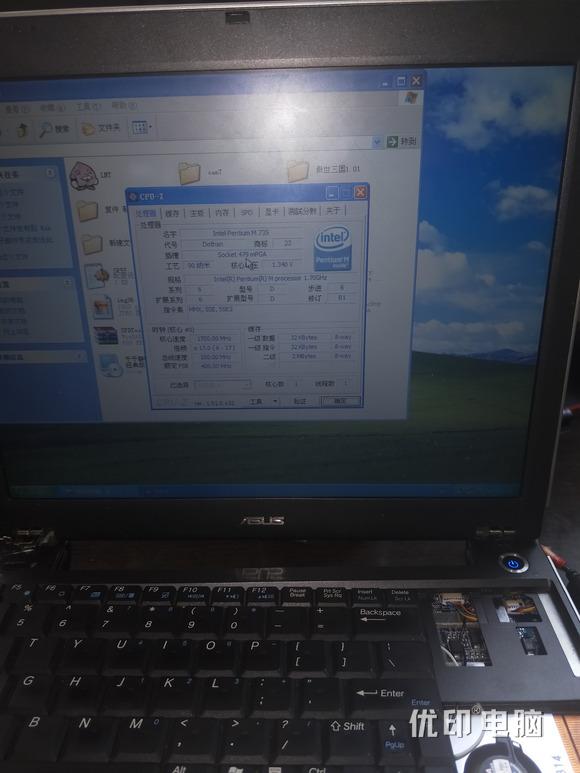

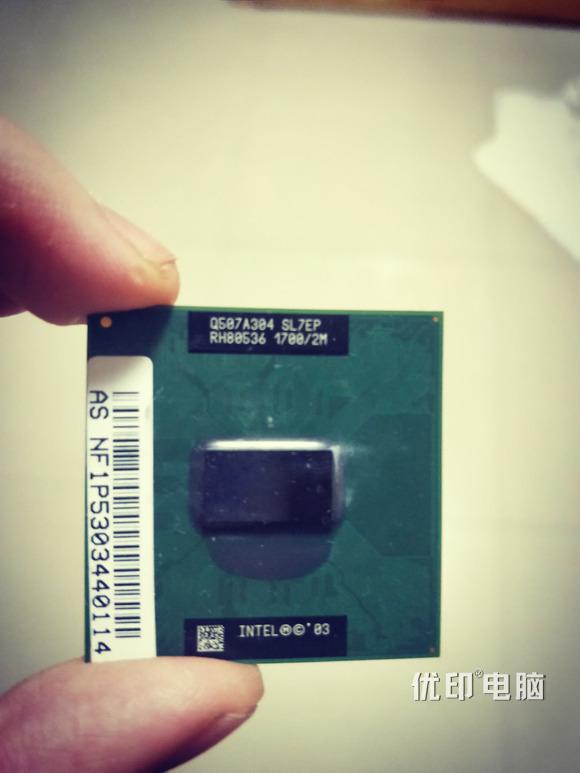

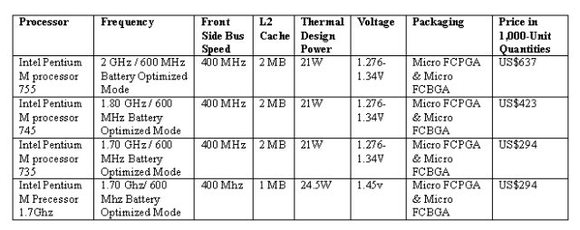

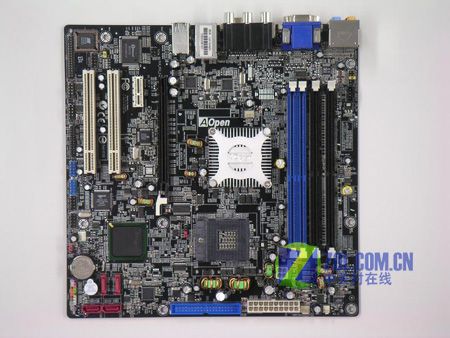

值得一提的是，在奔腾4时期，移动端的CPU迅驰Centrino pentiumM也是十分强悍。有130NM的Banias核心和90NM的Dothan核心。我也有一台dothan核心的笔记本，华硕M5000N，CPU是pentiumM735。还是很强悍的，可以和桌面端的P4 2.8C P4 3.0E打个有来有回。功耗也十分低。可以说是继承了tualatin核心的特点。

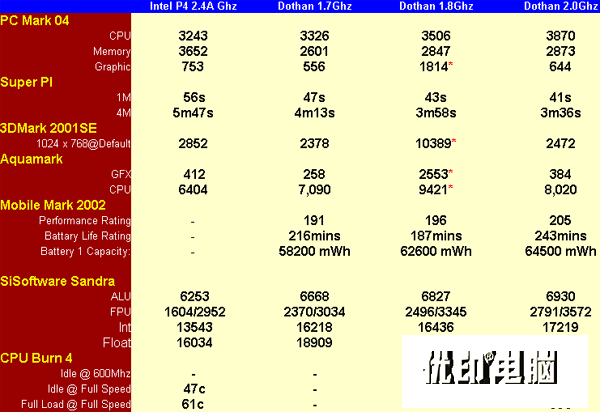

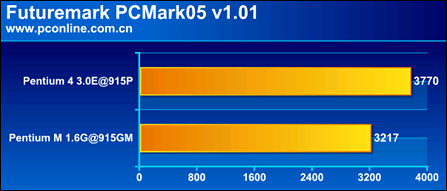

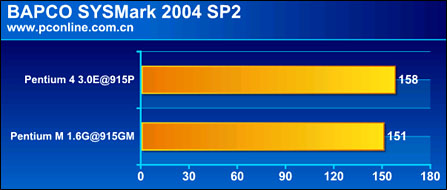

附上当年的评测图片。

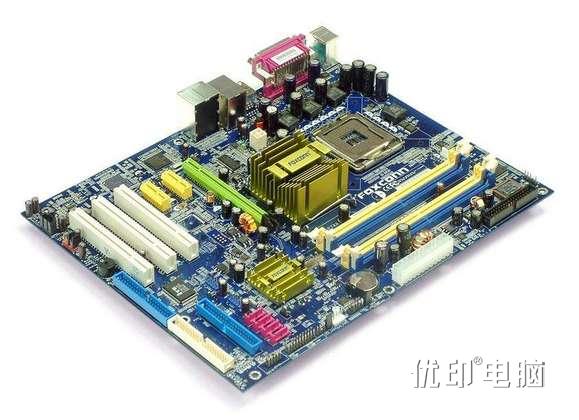

2005年 intel发布pentiumD 8XX，采用90NM工艺打造，前端总线800MHZ，本质上是两个pentium4 prescott整合在了一张PCB上，故AMD当年称intel的奔腾D是“假双核”“胶水双核”。2006年发布了新一代“presler”核心PentiumD 9XX。。。制程工艺65NM。需要搭配945主板。性能上打不过AMD的Athlon 64X2，发热也较大。只不过价格比AMD便宜，还是有人买账的。

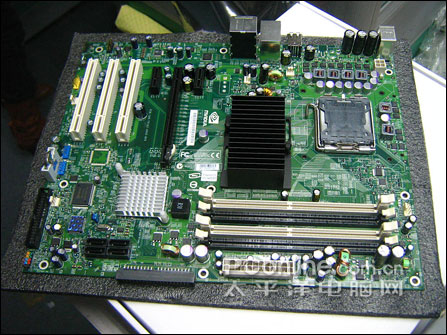

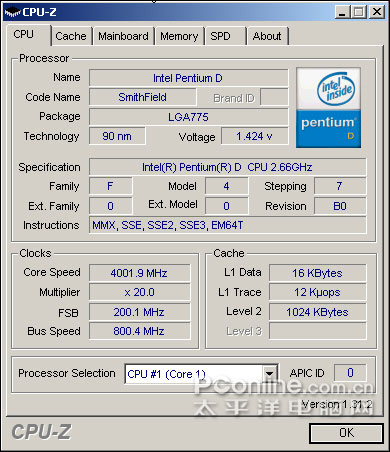

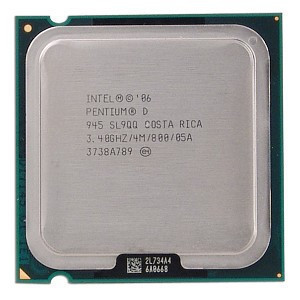

附上奔腾D，CPUz，性能测试，945主板

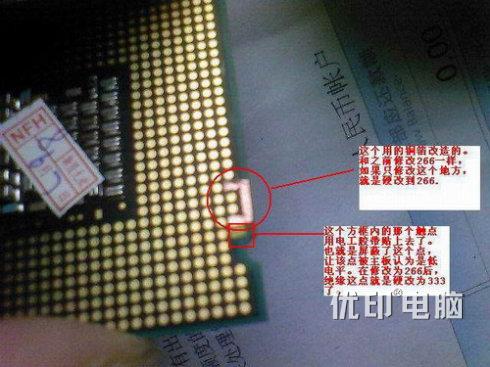

2006年，intel发布core以后，奔腾CPU成为了低端入门产品。低端入门售价不到500元的奔腾E2140，主频只有1.6GHZ，性能就已经达到了上代奔腾D940的水平，可见酷睿架构的优越。更不要说超频，e2140的超频潜力极为强悍，只要有个好主板，能超频到3.5GHZ。。。甚至可以硬改超频。当年e2140加8600GT加个650i这种主板，不说孤岛危机这种，

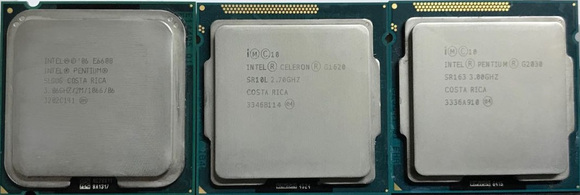

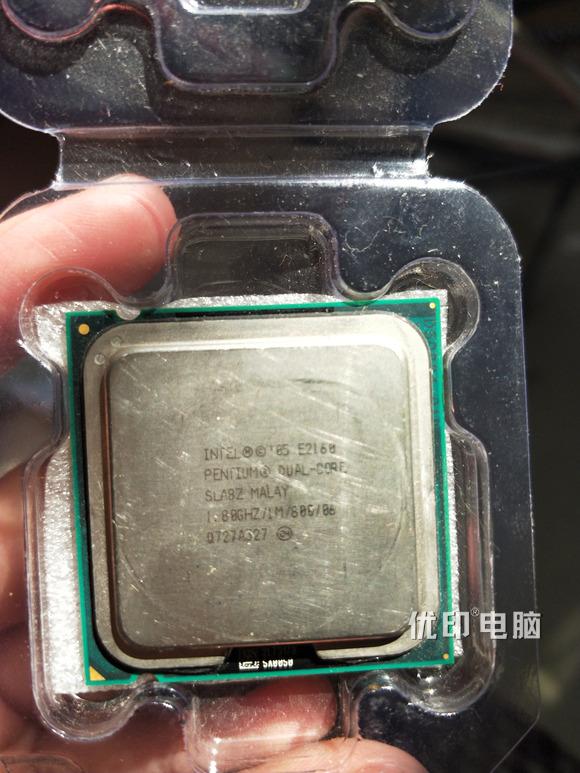

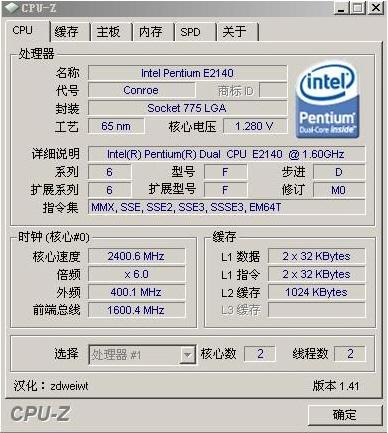

通吃许多游戏是没问题的。我没有E2140，我有E2160，因为这是我用的第一个CPU。。。附上E2140超频到3.5GHZ的图片以及e2160CPU的图片。。
LGA775之后，奔腾一直都是双核双线程，和更低端的赛扬一样，与赛扬性能差距不大。再加上对面AMDAPU买显卡送CPU，使得其性价比不明显。

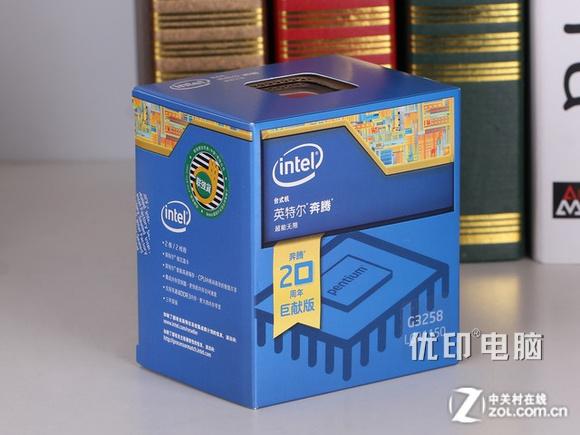

附上intel为庆祝奔腾20周年推出的g3258，haswell架构，不锁频，算是这些年中的例外了。附上G3258的盒装图片。
2017年AMD推出的Ryzen使得intel挤了一大管牙膏。奔腾的规格也上升到2C4T。G4560当时散片价格仅为300多，被封为神u，图吧当时甚至有人用G4560带1080ti。。。

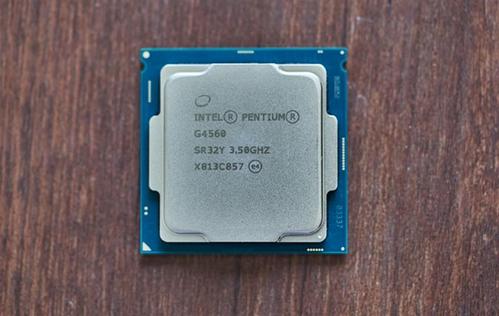

可惜AMD现在又推出了速龙APU，在加上js对g4560的炒作，以及不带核显的i3，现在的的奔腾个人感觉已经成为了智商检测。。。附上G4560图片。。。
奔腾mmx
奔腾II
奔腾III
迅驰
奔腾4
奔腾D
奔腾E
haswell
六代七代
八代九代
又是好帖不火，话说我这种带顶盖的mmx和不带顶盖的p3是什么时期的啊，楼主好像配图里好像没有

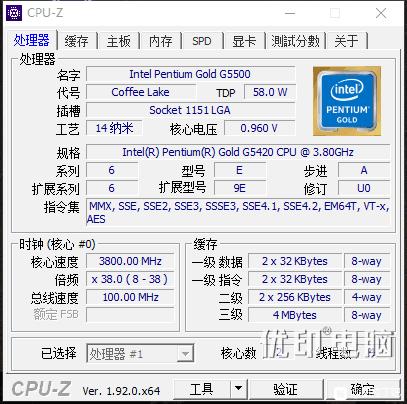

暖贴，附两张我手里的奔腾处理器的CPU Z图
P E2200默频，P G5420 58W默频
好贴，当年买不起奔腾，第一台机器是赛扬433。
顺便贴一张手里的奔腾

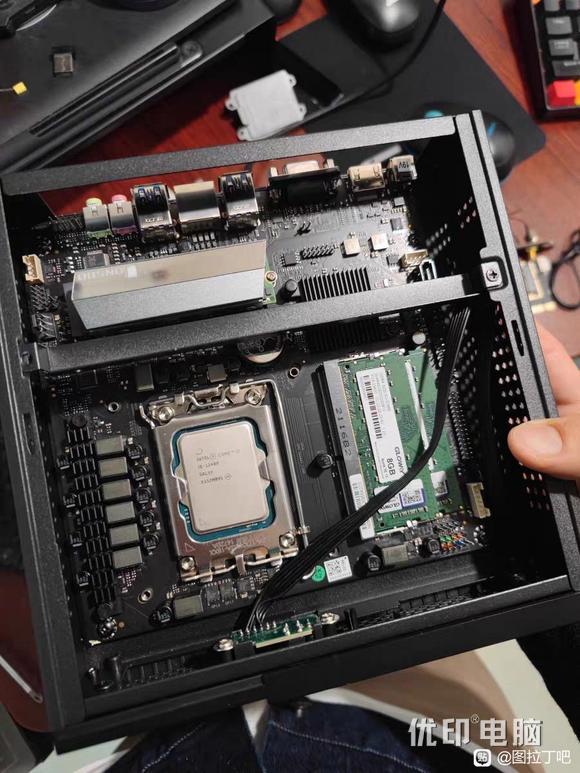

好贴，用过socket370的赛扬500和p3 1.0g，slot1 的p3 800e，p4 2.6，笔记本的奔腾金牌n5000。最近入了12代的G7400做核显HTPC，性能很不错。
